| Herkunftsort: | China JIANGXI |
|---|---|
| Markenname: | NKCHEM |
| Zertifizierung: | ISO9001:2000 & MSDS |
| Modellnummer: | Zeolith 13X |
| Min Bestellmenge: | 1 Kilogramm |
| Preis: | $1.00 - $2.00/ kilogram |
| Verpackung Informationen: | Konventionelle Verpackung |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, L/C, D/A |
| Versorgungsmaterial-Fähigkeit: | 1 - 1000+Kilogramm+JETZT |
| Gebrauch: | Erdölzusatzstoffe, Hilfsstoffe für Kunststoffe, Chemikalien zur Wasserbehandlung | Reinheit: | >95% |
|---|---|---|---|
| Andere Namen: | Li-Molekülsiebe | Erzeugnis: | Lithiummolekulare Siebe |
| Anwendung: | Produktion von Sauerstoff mit hoher Reinheit | Statische N2-Adsorption: | ≥23% |
| Schüttdichte: | 0.61-0.64 g/ml | N2/O2-Trennung: | ≥ 62 |
| Wassergehalt: | ≤0.5% | Größe: | 00,8 bis 1,2 mm |
| Eigenschaften: | Sauerstoff-Konzentrator | ||
| Höhepunkt: | 13X Zeolith,Molekularsiebtrockner,Zeolithmolekulare Siebe |
||

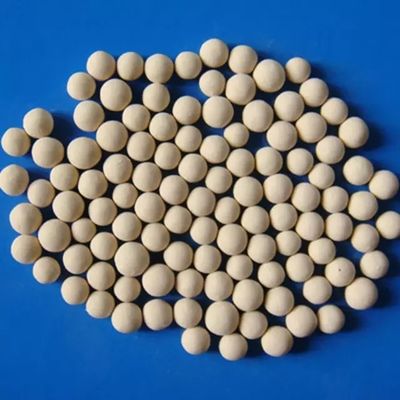

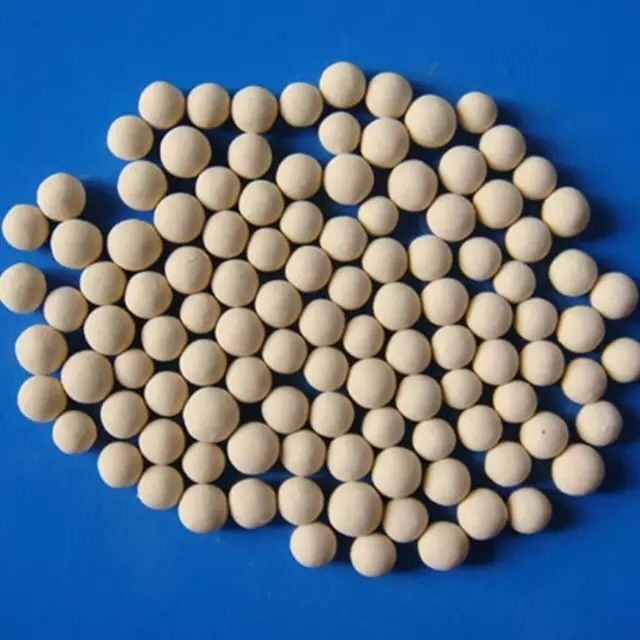

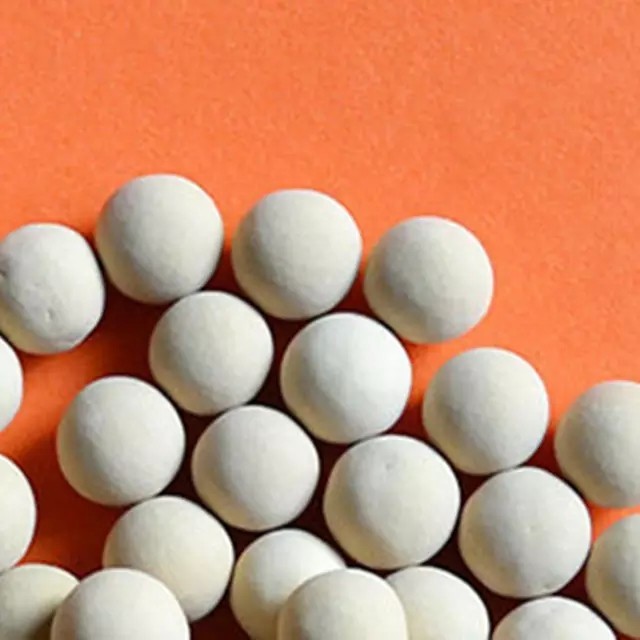

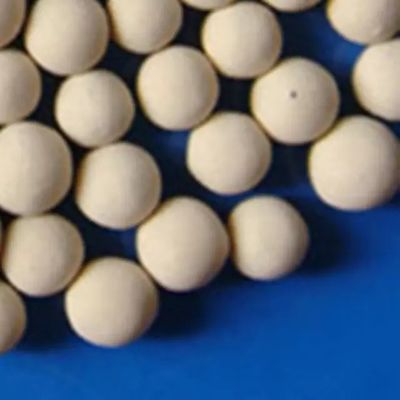

NAIKE 13X Zeolittmolekulare Siebtrockner
Molekulare Siebe 13Xist die Natriumform des Typ X-Kristalls und hat eine viel größere Porenöffnung als die Typ A-Kristalle.9 nm) und ausschließen die größeren.
Es hat auch die höchste theoretische Kapazität der gängigen Adsorptionsstoffe und sehr gute Massenübertragungsraten.Es kann Verunreinigungen entfernen, die zu groß sind, um in einen Kristall des Typs A zu passen, und wird häufig verwendet, um Stickstoff von Sauerstoff zu trennen.
Typische chemische Formel
Nein.2O. Al.2O3. (2.8±0.2) SiO2. (6 ~ 7) H2O
SiO2- Ich weiß.2O3Das ist 2,6-3.0
Technischer Parameter
| Artikel | Einheit | Technische Daten | |||

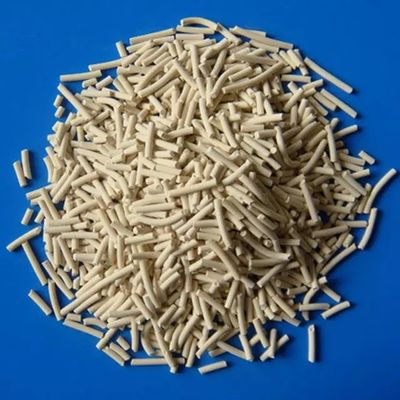

| Form | Pellets | Sphäre | |||
| Durchmesser | mm | 1.5-1.7 | 3.0 bis 3.3 | 1.7-2.5 | 3.0-5.0 |
| Größenverhältnis bis zur Klasse | % | ≥ 98 | ≥ 98 | ≥ 96 | ≥ 96 |
| Massendichte | G/ml | ≥ 068 | ≥ 068 | ≥ 068 | ≥ 068 |
| Verschleißverhältnis | % | ≤ 010 | ≤ 020 | ≤ 010 | ≤ 010 |
| Zersetzungsstärke | N | ≥ 30/cm | ≥ 45/cm | ≥ 25/Stück | ≥ 65 Stück |
| Statische Wasseradsorption | % | ≥ 23.5 | ≥ 23.5 | ≥ 23.5 | ≥ 23.5 |
| Statische CO2-Adsorption | % | ≥ 18 Jahre | ≥ 18 Jahre | ≥ 18 Jahre | ≥ 18 Jahre |
| Wassergehalt, wie versandt | % | ≤ 15 | ≤ 15 | ≤ 15 | ≤ 15 |
Anwendung
1) Entfernung von CO2und Feuchtigkeit aus der Luft (Vorreinigung der Luft) und anderen Gasen.
2) Trennung des angereicherten Sauerstoffs von der Luft.
3) Entfernung von Mercaptans und Schwefelwasserstoff aus Erdgas.
4) Entfernung von Mercaptanen und Hydrogensulfid aus flüssigen Kohlenwasserstoffströmen (LPG, Butan, Propan usw.)
5) Katalysatorschutz, Entfernung von Sauerstoffstoffen aus Kohlenwasserstoffen (Olefinströme).
6) Entfernung von n-kettenhaften Zusammensetzungen aus Aromaten.
7) Produktion von Sauerstoff in PSA-Einheiten.
8) Produktion von medizinischem Sauerstoff in kleinen Sauerstoffkonzentratoren
Regeneration
NAIKE-Molekülsiebe Typ 13X kann entweder durch Erwärmen bei thermischen Schwingprozessen oder durch Senkung des Drucks bei Druckschwingprozessen regeneriert werden.
Um Feuchtigkeit aus einem 13X-Molekülsiebe zu entfernen, ist eine Temperatur von 250-300°C erforderlich. Ein ordnungsgemäß regeneriertes Molekülsiebe kann Feuchtigkeitstaupunkte unter -100°C oder Mercaptan oder CO2Niveaus unter 2 ppmv.
Die Ausgangskonzentrationen bei einem Druckschwingprozeß hängen vom vorhandenen Gas und von den Prozessbedingungen ab.

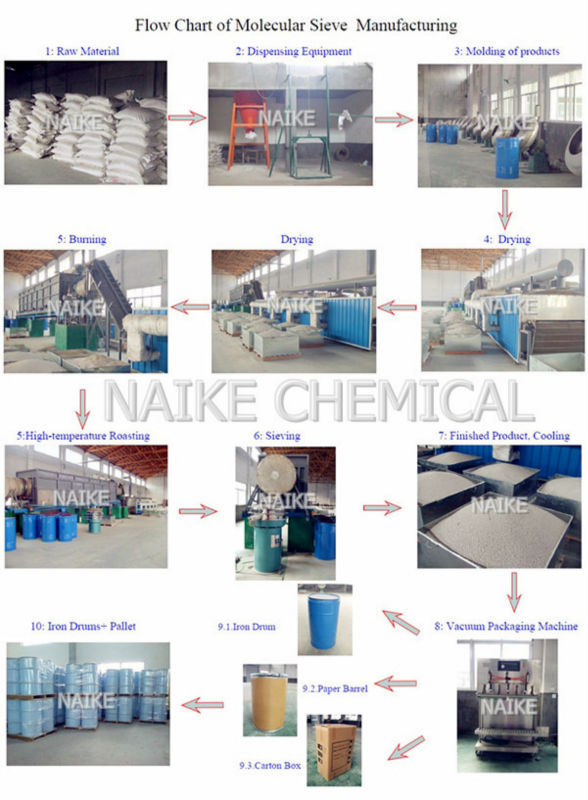

Größe
13X - Zeoliten sind in Perlen von 1-2 mm, (10x18 Maschen) 2-3 mm, (8x12 Maschen), 2,5-5 mm, (4x8 Maschen) und als Pulver und in Pellet 1 erhältlich.6, 3.2.
Aufmerksamkeit!
Um Feuchtigkeit und Voradsorption von organischen Stoffen vor dem Betrieb zu vermeiden, oder muss reaktiviert werden.
Internetseite: www.laiko.net
